SISTEMAS MDS Buses en Sistema MDS Digital (cableado):
- Sólo AUDIO: *Bus de Placas: 4 hilos + Par trenzado apantallado. * Bus interconexión centrales (red FXL): 4 hilos + Par trenzado apantallado. * Bus de Decoders: 4 hilos + Par trenzado apantallado.
- AUDIO + VIDEO: * Bus de Placas: 7 hilos + Par trenzado apantallado + coax * Bus interconexión centrales (red FXL): 4 hilos + Par trenzado apantallado + coax . * Bus de Decoders+Distribuidor de Video: 6 hilos + Par trenzado apantallado + coax.
Buses en Sistema MDS Direct (cableado):
- Sólo AUDIO: * Bus de Placas: 4 hilos + Par trenzado apantallado. * Bus de Entrada General a Bloques Interiores o Bus entre Bloques Interiores: 4 hilos + Par trenzado apantallado. * Bus de Decoders: 4 hilos + Par trenzado apantallado.
- AUDIO + VIDEO: * Bus de Placas: 7 hilos + Par trenzado apantallado + coax * Bus de Entrada General a Bloques Interiores o Bus entre Bloques Interiores: 4 hilos + Par trenzado apantallado + coax . * Bus de Decoders+Distribuidor de Video: 6 hilos + Par trenzado apantallado + coax.
Buses en Sistema MDS City (cableado):
- Sólo AUDIO: * Bus de Placas: 4 hilos + Par trenzado apantallado. * Bus de Entrada General (MDS Digital o MDS Direct) a Bloques Interiores: 4 hilos + Par trenzado apantallado. * Bus entre Bloques Interiores: 4 hilos + Par trenzado apantallado. * Bus de Decoders: 4 hilos + Par trenzado apantallado.
- AUDIO + VIDEO: * Bus de Placas: 7 hilos + Par trenzado apantallado + coax * Bus de Entrada General (MDS Digital o MDS Direct) a Bloques Interiores: 4 hilos + Par trenzado apantallado +coax. * Bus entre Bloques Interiores: 4 hilos + Par trenzado apantallado + coax . * Bus de Decoders+Distribuidor de Video: 6 hilos + Par trenzado apantallado + coax.
SISTEMAS ADS
- Sólo AUDIO: 3 hilos – AUDIO + VIDEO: 3 hilos + coax
SISTEMAS 4+N – Sólo AUDIO: 4 hilos comunes + n hilos de llamada – AUDIO + VIDEO: 7 hilos comunes + n hilos de llamada + coax

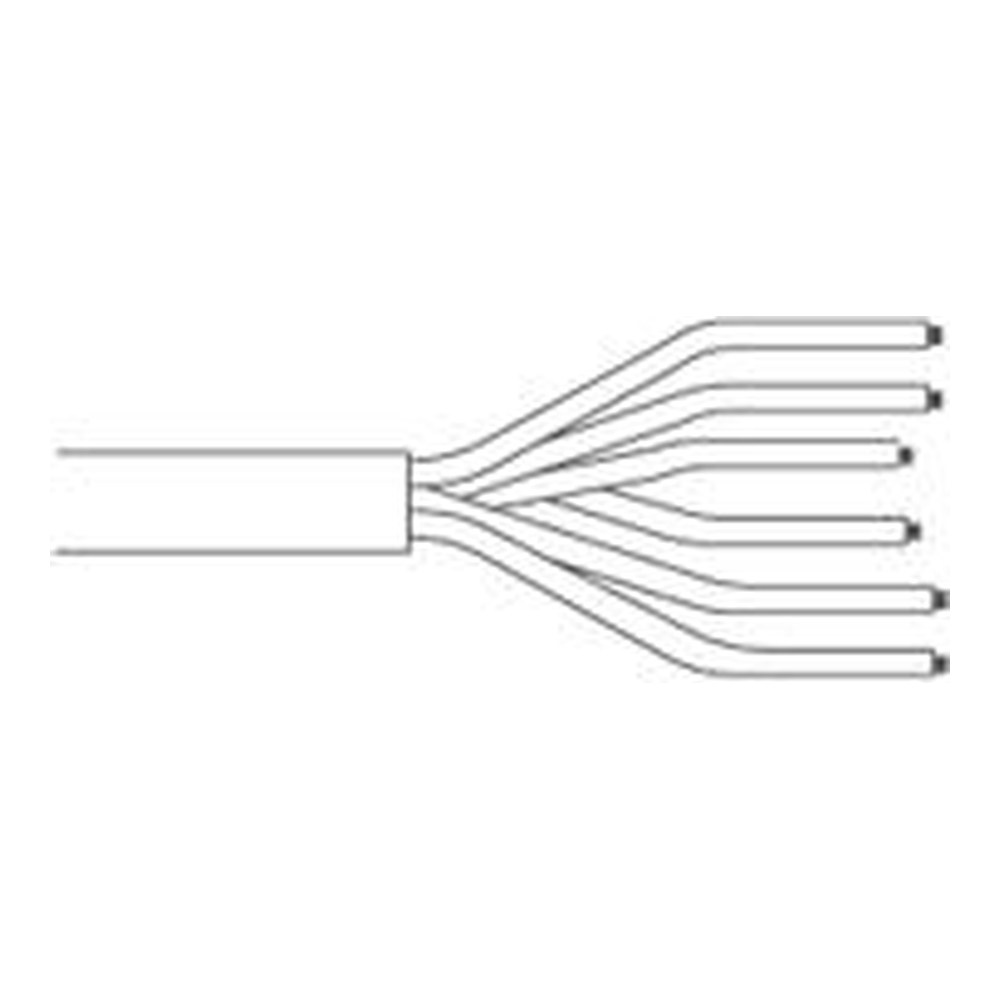

La instalación de los sistemas MDS se limita a un cableado tipo BUS. Una manguera de cables va recorriendo la instalación vertical en el edificio conectando la placa exterior de calle con las viviendas y también interconectando los distintos bloques en caso de una urbanización. * Ref. 5922 BUS CONEXIÓN TELÉFONO: – manguera 6 hilos de 0,5 mm2 – Para interconexión en planta entre decoder y teléfono de la vivienda.
