SISTEMAS MDS Buses en Sistema MDS Digital (cableado):
– Sólo AUDIO: *Bus de Placas: 4 hilos + Par trenzado apantallado.
* Bus interconexión centrales (red FXL): 4 hilos + Par trenzado apantallado.
* Bus de Decoders: 4 hilos + Par trenzado apantallado.
– AUDIO + VIDEO:
* Bus de Placas: 7 hilos + Par trenzado apantallado + coax
* Bus interconexión centrales (red FXL): 4 hilos + Par trenzado apantallado + coax .
* Bus de Decoders+Distribuidor de Video: 6 hilos + Par trenzado apantallado + coax.
Buses en Sistema MDS Direct (cableado):
– Sólo AUDIO:
* Bus de Placas: 4 hilos + Par trenzado apantallado.
* Bus de Entrada General a Bloques Interiores o Bus entre Bloques Interiores: 4 hilos + Par trenzado apantallado.
* Bus de Decoders: 4 hilos + Par trenzado apantallado.
– AUDIO + VIDEO: * Bus de Placas: 7 hilos + Par trenzado apantallado + coax
* Bus de Entrada General a Bloques Interiores o Bus entre Bloques Interiores: 4 hilos + Par trenzado apantallado + coax .
* Bus de Decoders+Distribuidor de Video: 6 hilos + Par trenzado apantallado + coax.
Buses en Sistema MDS City (cableado):
– Sólo AUDIO: * Bus de Placas: 4 hilos + Par trenzado apantallado.
* Bus de Entrada General (MDS Digital o MDS Direct) a Bloques Interiores: 4 hilos + Par trenzado apantallado.
* Bus entre Bloques Interiores: 4 hilos + Par trenzado apantallado.
* Bus de Decoders: 4 hilos + Par trenzado apantallado
. – AUDIO + VIDEO:
* Bus de Placas: 7 hilos + Par trenzado apantallado + coax
* Bus de Entrada General (MDS Digital o MDS Direct) a Bloques Interiores: 4 hilos + Par trenzado apantallado +coax.
* Bus entre Bloques Interiores: 4 hilos + Par trenzado apantallado + coax .
* Bus de Decoders+Distribuidor de Video: 6 hilos + Par trenzado apantallado + coax. SISTEMAS ADS – Sólo AUDIO: 3 hilos
– AUDIO + VIDEO: 3 hilos + coax SISTEMAS 4+N – Sólo AUDIO: 4 hilos comunes + n hilos de llamada
– AUDIO + VIDEO:
7 hilos comunes + n hilos de llamada + coax
La instalación de los sistemas MDS se limita a un cableado tipo BUS. Una manguera de cables va recorriendo la instalación vertical en el edificio conectando la placa exterior de calle con las viviendas y también interconectando los distintos bloques en caso de una urbanización.

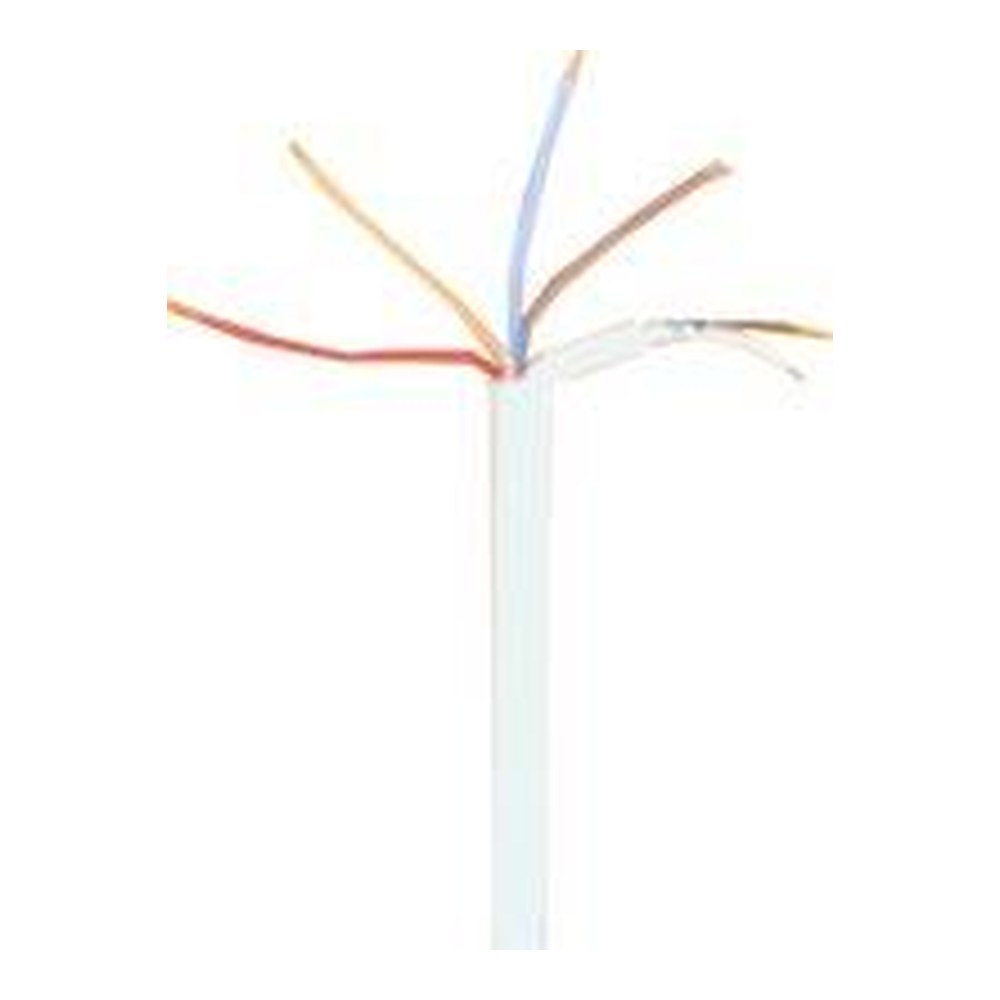

* Ref. 5918 BUS AUDIO + DATOS:
– manguera 4 hilos de 1 mm2 +par trenzado apantallado (2 x 0,5 mm2).
– Para interconexión entre placas-decoders-centrales.
– Se suministra en bobinas de 100 metros.
